Nom.size bore d1

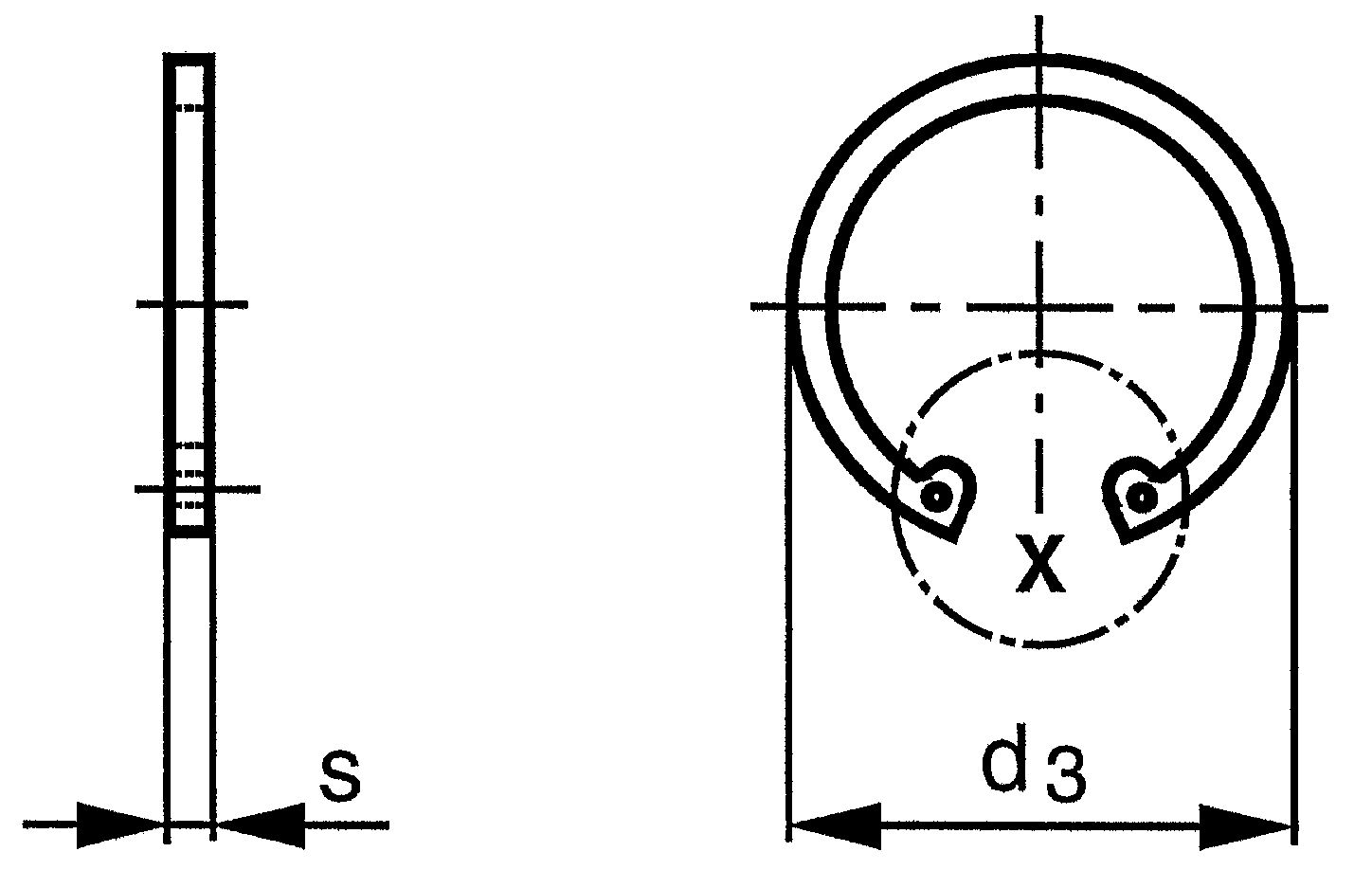

Ring s

Ring d3

Ring d4

Groove d2

Groove m (H13)

Groove n (min.)

8

0,8

8,7

3

8,4

0,9

0,6

9

0,8

9,8

3,7

9,4

0,9

0,6

10

1

10,8

3,3

10,4

1,1

0,6

11

1

11,8

4,1

11,4

1,1

0,6

12

1

13

4,9

12,5

1,1

0,8

13

1

14,1

5,4

13,6

1,1

0,9

14

1

15,1

6,2

14,6

1,1

0,9

15

1

16,2

7,2

15,7

1,1

1,1

16

1

17,3

8

16,8

1,1

1,2

17

1

18,3

8,8

17,8

1,1

1,2

18

1

19,5

9,4

19

1,1

1,5

19

1

20,5

10,4

20

1,1

1,5

20

1

21,5

11,2

21

1,1

1,5

21

1

22,5

12,2

22

1,1

1,5

22

1

23,5

13,2

23

1,1

1,5

23 (≠DIN)

1,2

24,6

15,4

24,1

1,3

1,7

24

1,2

25,9

14,8

25,2

1,3

1,8

25

1,2

26,9

15,5

26,2

1,3

1,8

26

1,2

27,9

16,1

27,2

1,3

1,8

27 (≠DIN)

1,2

29,1

18,2

28,4

1,3

2,1

28

1,2

30,1

17,9

29,4

1,3

2,1

29 (≠DIN)

1,2

31,1

19,6

30,4

1,3

2,1

30

1,2

32,1

19,9

31,4

1,3

2,1

31

1,2

33,4

20

32,7

1,3

2,6

32

1,2

34,4

20,6

33,7

1,3

2,6

33 (≠DIN)

1,2

35,5

22,2

34,7

1,3

2,6

34

1,5

36,5

22,6

35,7

1,6

2,6

35

1,5

37,8

23,6

37

1,6

3

36

1,5

38,8

24,6

38

1,6

3

37

1,5

39,8

25,4

39

1,6

3

38

1,5

40,8

26,4

40

1,6

3

39 (≠DIN)

1,5

42

28,6

41

1,6

3

40

1,75

43,5

27,8

42,5

1,85

3,8

41 (≠DIN)

1,75

44,5

29

43,5

1,85

3,8

42

1,75

45,5

29,6

44,5

1,85

3,8

43 (≠DIN)

1,75

46,5

-

45,5

1,85

3,8

44 (≠DIN)

1,75

47,5

32

46,5

1,85

3,8

45

1,75

48,5

32

47,5

1,85

3,8

46 (≠DIN)

1,75

49,5

34,6

48,5

1,85

3,8

47

1,75

50,5

33,5

49.5

1,85

3,8

48

1,75

51,5

34,5

50,5

1,85

3,8

50

2

54,2

36,3

53

2,15

4,5

52

2

56,2

37,9

55

2,15

4,5

53 (≠DIN)

2

57,2

40

56

2,15

4,5

54

2

58,2

41

57

2,15

4,5

55

2

59,2

40,7

58

2,15

4,5

56

2

60,2

41,7

59

2,15

4,5

57 (≠DIN)

2

61,2

44

60

2,15

4,5

58

2

62,2

43,5

61

2,15

4,5

60

2

64,2

44,7

63

2,15

4,5

62

2

66,2

46,7

65

2,15

4,5

63

2

67,2

47,7

66

2,15

4,5

64 (≠DIN)

2

68,2

48,7

67

2,65

4,5

65

2,5

69,2

49

68

2,65

4,5

67 (≠DIN)

2,5

71,5

52

70

2,65

4,5

68

2,5

72,5

51,6

71

2,65

4,5

70

2,5

74,5

53,6

73

2,65

4,5

72

2,5

76,5

55,6

75

2,65

4,5

75

2,5

79,5

58,6

78

2,65

4,5

Nom.size bore d1

77 (≠DIN)

Ring s

2,5

Ring d3

81,5

Ring d4

62

Groove d2

80

Groove m (H13)

2,65

Groove n (min.)

4,5

78

2,5

82,5

60,1

81

2,65

4,5

80

2,5

85,5

62,1

83,5

2,65

5,3

82

2,5

87,5

64,1

85,5

2,65

5,3

85

3

90,5

66,9

88,5

3,15

5,3

87 (≠DIN)

3

92,5

69,8

90,5

3,15

5,3

88

3

93,5

69,9

91,5

3,15

5,3

90

3

95,5

71,9

93,5

3,15

5,3

92

3

97,5

73,3

95,5

3,15

5,3

95

3

100,5

76,5

98,5

3,15

5,3

97 (≠DIN)

3

102,5

79,4

100,5

3,15

5,3

98

3

103,5

79

101,5

3,15

5,3

100

3

105,5

80,6

103,5

3,15

5,3

102

4

108

82

106

4,15

6

105

4

112

85

109

4,15

6

108

4

115

88

112

4,15

6

110

4

117

88,2

114

4,15

6

112

4

119

90

116

4,15

6

115

4

122

93

119

4,15

6

117 (≠DIN)

4

124

97

121

4,15

6

120

4

127

96,9

124

4,15

6

125

4

132

101,9

129

4,15

6

130

4

137

106,9

134

4,15

6

135

4

142

111,5

139

4,15

6

140

4

147

116,5

144

4,15

6

145

4

152

121

149

4,15

6

150

4

158

124,8

155

4,15

7,5

155

4

164

129,8

160

4,15

7,5

160

4

169

132,7

165

4,15

7,5

165

4

174,5

137,7

170

4,15

7,5

170

4

179,5

141,6

175

4,15

7,5

172 (≠DIN)

4

181,5

-

177

4,15

7,5

175

4

184,5

146,6

180

4,15

7,5

180

4

189,5

150,2

185

4,15

7,5

185

4

194,5

155,2

190

4,15

7,5

188 (≠DIN)

4

197,5

-

193

4,15

7,5

190

4

199,5

160,2

195

4,15

7,5

195

4

204,5

165,2

200

4,15

7,5

200

4

209,5

170,2

205

4,15

7,5

210

5

222

180,2

216

5,15

9

215 (≠DIN)

5

227

-

221

5,15

9

220

5

232

190,2

226

5,15

9

225 (≠DIN)

5

237

-

231

5,15

9

230

5

242

200,2

236

5,15

9

240

5

252

210,2

246

5,15

9

250

5

262

220,2

256

5,15

9

260

5

275

226

268

5,15

12

270 (≠DIN)

5

285

-

278

5,15

12

275 (≠DIN)

5

290

241

283

5,15

12

280

5

295

246

288

5,15

12

290

5

305

256

298

5,15

12

300

5

315

266

308

5,15

12
