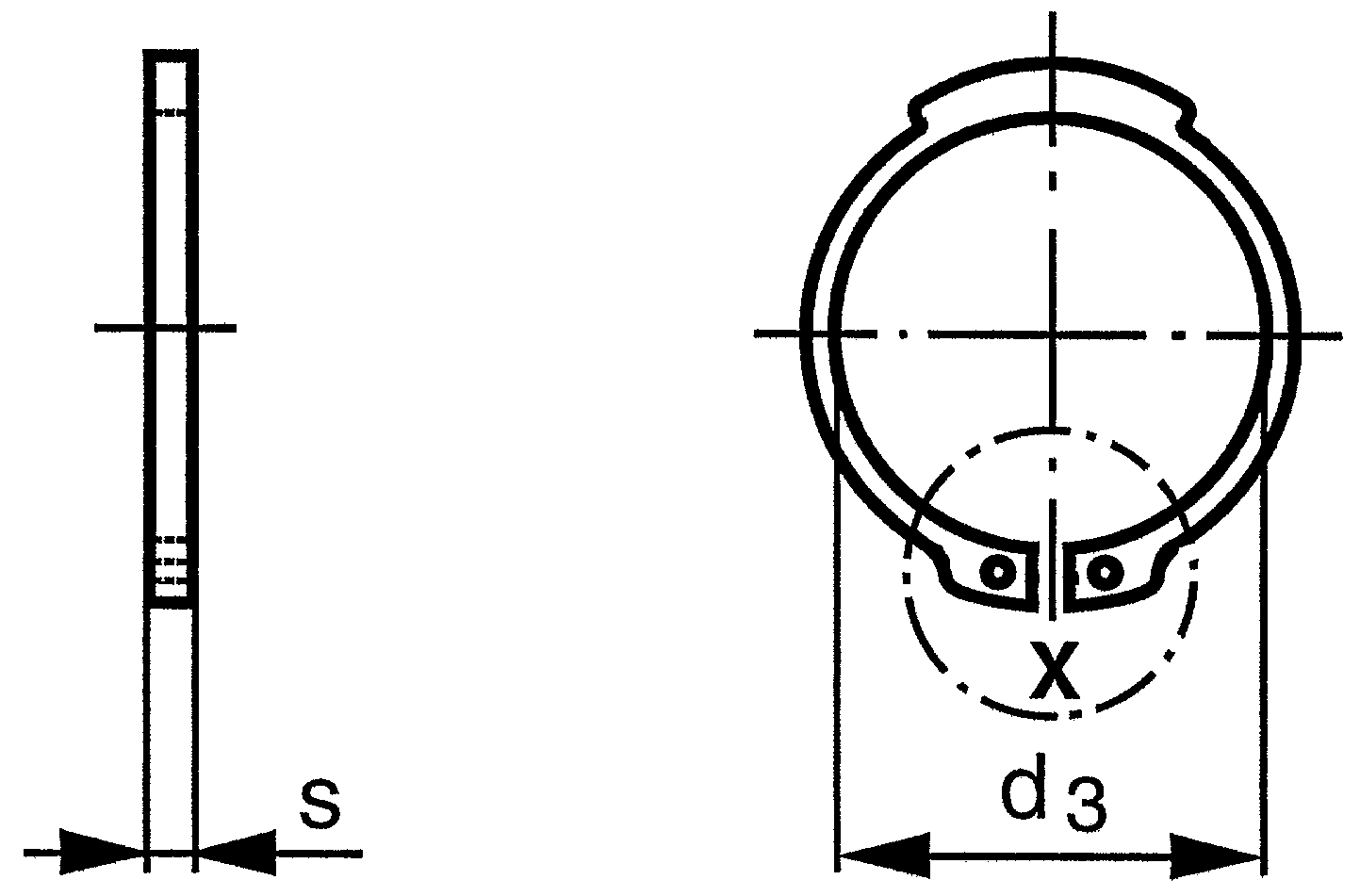

Nom.size shaft d1

Ring s

Ring d3

Ring d4

Groove d2

Groove m (H13)

Groove n (min.)

3

0,4

2,7

7

2,8

0,5

0,3

4

0,4

3,7

8,6

3,8

0,5

0,3

5

0,6

4,7

10,3

4,8

0,7

0,3

6

0,7

5,6

11,7

5,7

0,8

0,5

7

0,8

6,5

13,5

6,7

0,9

0,5

8

0,8

7,4

14,7

7,6

0,9

0,6

9

1

8,4

16

8,6

1,1

0,6

10

1

9,3

17

9,6

1,1

0,6

11

1

10,2

18

10,5

1,1

0,8

12

1

11

19

11,5

1,1

0,8

13

1

11,9

20,2

12,4

1,1

0,9

14

1

12,9

21,4

13,4

1,1

0,9

15

1

13,8

22,6

14,3

1,1

1,1

16

1

14,7

23,8

15,2

1,1

1,2

17

1

15,7

25

16,2

1,1

1,2

18

1,2

16,5

26,2

17

1,3

1,5

19

1,2

17,5

27,2

18

1,3

1,5

20

1,2

18,5

28,4

19

1,3

1,5

21

1,2

19,5

29,6

20

1,3

1,5

22

1,2

20,5

30,8

21

1,3

1,5

23 (≠DIN)

1,2

21,5

31

22

1,3

1,5

24

1,2

22,2

33,2

22,9

1,3

1,7

25

1,2

23,2

34,2

23,9

1,3

1,7

26

1,2

24,2

35,5

24,6

1,3

1,7

27 (≠DIN)

1,2

24,9

35,4

25,9

1,3

2,1

28

1,5

25,9

37,9

26,6

1,6

2,1

29

1,5

26,9

39,1

27,6

1,6

2,1

30

1,5

27,9

40,5

28,6

1,6

2,1

31 (≠DIN)

1,5

28,6

40,3

29,3

1,6

2,6

32

1,5

29,6

43

30,3

1,6

2,6

33 (≠DIN)

1,5

30,5

43,4

31,3

1,6

2,6

34

1,5

31,5

45,4

32,3

1,6

2,6

35

1,5

32,2

46,8

33

1,6

3

36

1,75

33,2

47,8

34

1,85

3

37 (≠DIN)

1,75

34,2

48

35

1,85

3

38

1,75

35,2

50,2

36

1,85

3

39 (≠DIN)

1,75

36

50,2

37

1,85

3

40

1,75

36,5

52,6

37,5

1,85

3,8

42

1,75

38,5

55,7

39,5

1,85

3,8

44 (≠DIN)

1,75

40,5

56

41,5

1,85

3,8

45

1,75

41,5

59,1

42,5

1,85

3,8

46

1,75

42,5

60,2

43,5

1,85

3,8

47 (≠DIN)

1,75

43,5

61,3

44,5

1,85

3,8

48

1,75

44,5

62,5

45,5

1,85

3,8

50

2

45,8

64,5

47

2,15

4,5

52

2

47,8

66,7

49

2,15

4,5

54 (≠DIN)

2

49,8

67

51

2,15

4,5

55

2

50,8

70,2

52

2,15

4,5

56

2

51,8

71,6

53

2,15

4,5

57 (≠DIN)

2

52,8

70

54

2,15

4,5

58

2

53,8

73,6

55

2,15

4,5

60

2

55,8

75,6

57

2,15

4,5

62

2

57,8

77,8

59

2,15

4,5

63

2

58,8

79

60

2,15

4,5

65

2,5

60,8

81,4

62

2,65

4,5

67 (≠DIN)

2,5

62,5

82

64

2,65

4,5

68

2,5

63,5

84,8

65

2,65

4,5

70

2,5

65,5

87

67

2,65

4,5

72

2,5

67,5

89,2

69

2,65

4,5

Nom.size shaft d1

75

Ring s

2,5

Ring d3

70,5

Ring d4

92,7

Groove d2

72

Groove m (H13)

2,65

Groove n (min.)

4,5

77 (≠DIN)

2,5

72,5

94

74

2,65

4,5

78

2,5

73,5

96,1

75

2,65

4,5

80

2,5

74,5

98,1

76,5

2,65

5,3

82

2,5

76,5

100,3

78,5

2,65

5,3

85

3

79,5

103,3

81,5

3,15

5,3

87 (≠DIN)

3

81,5

104

83,5

3,15

5,3

88

3

82,5

106,5

84,5

3,15

5,3

90

3

84,5

108,5

86,5

3,15

5,3

92 (≠DIN)

3

86,5

111

88,5

3,15

5,3

95

3

89,5

114,8

91,5

3,15

5,3

97 (≠DIN)

3

91,5

116

93,5

3,15

5,3

98 (≠DIN)

3

92,5

117

94,5

3,15

5,3

100

3

94,5

120,2

96,5

3,15

5,3

105

4

98

125,8

101

4,15

6

110

4

103

131,2

106

4,15

6

115

4

108

137,3

111

4,15

6

120

4

113

143,1

116

4,15

6

125

4

118

149

121

4,15

6

130

4

123

154,4

126

4,15

6

135

4

128

159,8

131

4,15

6

140

4

133

165,2

136

4,15

6

145

4

138

170,6

141

4,15

6

150

4

142

177,3

145

4,15

7,5

155

4

146

182,3

150

4,15

7,5

160

4

151

188

155

4,15

7,5

165

4

155,5

193,4

160

4,15

7,5

170

4

160,5

198,4

165

4,15

7,5

175

4

165,5

203,4

170

4,15

7,5

180

4

170,5

210

175

4,15

7,5

185

4

175,5

215

180

4,15

7,5

190

4

180,5

220

185

4,15

7,5

195

4

185,5

225

190

4,15

7,5

200

4

190,5

230

195

4,15

7,5

210

5

198

240

204

5,15

9

220

5

208

250

214

5,15

9

230

5

218

260

224

5,15

9

240

5

228

270

234

5,15

9

250

5

238

280

244

5,15

9

260

5

245

294

252

5,15

12

270

5

255

304

262

5,15

12

280

5

265

314

272

5,15

12

290

5

275

324

282

5,15

12

300

5

285

334

292

5,15

12
