通用盘型弹垫费博瑞工业零部件（上海）有限公司

通用盘型弹垫

DIN 2093

NF E25-104

技术参数

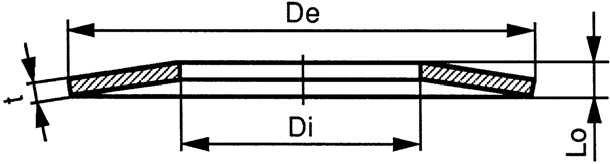

de (h12)	Di (H12)	t	Lo	F	Type
6	3,2	0,3	0,45	119	-
8	3,2	0,2	0,4	26	-
8	3,2	0,3	0,55	104	-
8	3,2	0,4	0,6	185	-
8	3,2	0,5	0,7	357	-
8	4,2	0,2	0,45	39	C
8	4,2	0,3	0,55	118	B
8	4,2	0,4	0,6	209	A
10	3,2	0,3	0,65	98	-
10	3,2	0,4	0,7	179	-
10-	3,2	0,5	0,75	278	-
10	4,2	0,4	0,7	189	-
10	4,2	0,5	0,75	294	-
10	5,2	0,25	0,55	58	C
10	5,2	0,4	0,7	209	B
10	5,2	0,5	0,75	325	A
12	4,2	0,4	0,8	178	-
12	4,2	0,5	0,85	284	-
12	5,2	0,5	0,9	349	-
12	5,2	0,6	0,95	506	-
12	6,2	0,5	0,85	326	-
12	6,2	0,6	0,95	551	-
12,5	5,2	0,5	0,85	272	-
12,5	6,2	0,35	0,8	151	C
12,5	6,2	0,5	0,85	293	B
12,5	6,2	0,7	1	659	A
14	7,2	0,35	0,8	123	C
14	7,2	0,5	0,9	279	B
14	7,2	0,8	1,1	796	A
15	5,2	0,5	1	278	-
15	5,2	0,6	1,05	407	-
15	5,2	0,7	1,1	555	-
15	6,2	0,5	1	289	-
15	6,2	0,6	1,05	423	-
15	6,2	0,7	1,1	577	-
15	8,2	0,7	1,1	665	-
15	8,2	0,8	1,2	982	-
16	8,2	0,4	0,9	154	C
16	8,2	0,6	1,05	410	B
16	8,2	0,9	1,25	1012	A
18	6,2	0,4	1	139	-
18	6,2	0,5	1,1	245	-
18	6,2	0,6	1,2	400	-
18	6,2	0,7	1,25	552	-
18	6,2	0,8	1,3	725	-
18	8,2	0,5	1,1	265	-
18	8,2	0,7	1,25	596	-
18	8,2	0,8	1,3	782	-
18	8,2	1	1,5	1501	-
18	9,2	0,45	1,05	214	C
18	9,2	0,7	1,2	566	B
18	9,2	1	1,4	1253	A
20	8,2	0,6	1,3	412	-
20	8,2	0,7	1,35	568	-
20	8,2	0,8	1,4	751	-
20	8,2	0,9	1,45	953	-
20	8,2	1	1,55	1294	-
20	10,2	0,5	1,15	254	C
20	10,2	0,8	1,35	748	B
20	10,2	1	1,55	1424	-
20	10,2	1,1	1,55	1520	A
20	10,2	1,25	1,75	2475	-
20-	10,2	1,5	2	4255	-
22,5	11,2	0,6	1,4	425	C
22,5	11,2	0,8	1,45	707	B
22,5	11,2	1,25	1,75	1928	A
23	8,2	0,7	1,5	543	-
23	8,2	0,8	1,55	718	-
23	8,2	0,9	1,6	918	-
23	8,2	1	1,7	1239	-
23	10,2	0,9	1,65	1057	-
23	10,2	1	1,7	1315	-
23	12,2	1,25	1,85	2330	-
23	12,2	1,5	2	3295	-
25	12,2	0,7	1,6	569	C
25	12,2	0,9	1,6	862	B
25	12,2	1	1,8	1358	-
25	12,2	1,25	1,95	2213	-
25	12,2	1,5	2,05	2924	A
28	10,2	0,8	1,75	661	-
28	10,2	1	1,9	1129	-
28	10,2	1,25	2,05	1852	-
28	10,2	1,5	2,2	2721	-
28	12,2	1	1,95	1267	-
28	12,2	1,25	2,1	2081	-
28	12,2	1,5	2,25	3075	-
28	14,2	0,8	1,8	801	C
28	14,2	1	1,8	1107	B
28	14,2	1,25	2,1	2238	-
28	14,2	1,5	2,15	2839	A
31,5	12,2	1	2,1	1170	-
31,5	12,2	1,25	2,2	1805	-
31,5	12,2	1,5	2,35	2690	-
31,5	16,3	0,8	1,85	687	C
31,5	16,3	1,25	2,15	1912	B
31,5	16,3	1,5	2,4	3228	-
31,5	16,3	1,75	2,45	3859	A
31,5	16,3	2	2,75	6170	-
34	12,2	1	2,25	1172	-
34	12,2	1,25	2,35	1814	-
34	12,2	1,5	2,5	2719	-
34	14,2	1,25	2,4	1988	-
34	14,2	1,5	2,55	2982	-
34	16,3	1,5	2,55	3153	-
34	16,3	2	2,85	5779	-
35,5	18,3	0.9	2,05	832	C
35,5	18,3	1,25	2,5	1698	B
35,5-2	18,3	2	2,8	5184	A
40	14,2	1,25	2,65	1779	-
40	14,3	1,5	2,75	2544	-
40	14,2	2	3,05	4766	-
40	16,3	1,5	2,8	2748	-
40	16,3	2	3,1	5166	-
40	20,4	1	2,3	1016	C
40	20,4	1,5	2,65	2620	B
40	20,4	2	3,1	5698	-
40	20,4	2,25	3,15	6497	A
40	20,4	2,5	3,45	9384	-
45	22,4	1,25	2,85	1890	C
45	22,4	1,75	3,05	3644	B
45	22,4	2,5	3,5	7712	A
50	18,4	2	3,5	4564	-
50	20,4	2	3,5	4685	-
50	22,4	2	3,6	5219	-
50-3	22,4	2,5	3,9	8505	-
50	25,4	1,25	2,85	1549	C
50	25,4	2	3,4	4760	B
50	25,4	2,5	3,9	9058	-
50	25,4	3	4,1	11970	A
56	28,5	1,5	3,45	2621	C
56	28,5	3	4,3	11382	A
60	20,4	2,5	4,3	7293	-
60	20,4	3	4,7	11569	-
60	25,4	2,5	4,4	8159	-
60	25,4	3	4,65	11762	-
60	30,5	2,5	4,5	9430	-
60	30,5	3	4,7	13219	-
60	30,5	3,5	5	18143	-
63	31	1,8	4,15	4236	C
63	31	2,5	4,25	7185	B
63	31	3,5	4,9	15017	A
70	25,5	2	4,5	4435	-
70	30,5	3	5,1	11420	-
70	35,5	3	5,1	12281	-
70	35,5	4	5,8	23923	-
70	40,5	4	5,6	23338	-
70	40,5	5	6,2	33653	-
71	36	2	4,6	5141	C
71	36	2,5	4,5	6722	B
71	36	4	5,6	20524	A
80	31	3	5,5	10346	-
80	36	3	5,7	11912	-
80	36	4	6,2	21388	-
80	41	2,25	5,2	6609	C
80	41	3	5,3	10512	B
80	41	4	6,2	22861	-
80	41	5	6,7	33541	A
90	46	2,5	5,7	7680	C
90	46	3,5	6	14153	B
90	46	5	7	31337	A
100	41	4	7,2	20240	-
100	51	2,7	6,2	8604	C
100	51	3,5	6,3	13063	B
100	51	5	7,8	36319	-
100	51	6	8,2	47995	A
112	57	4	7,2	17743	B
112	57	6	8,5	43683	A

产品种类

Material Surface treatment Packaging Code

St CS 70 acc. BS 1449-1 Phosph. Standard 36307
