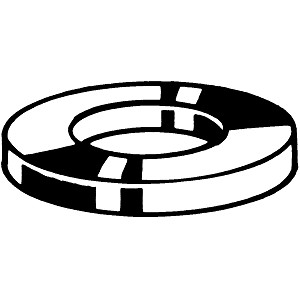

For nom.size M1 (≠DIN) | d1 1,1 | d2 3,2 | s 0,3 | M1,2 (≠DIN) | 1,3 | 3,8 | 0,3 | M1,4 (≠DIN) | 1,5 | 3,8 | 0,3 | M1,6 | 1,7 | 4 | 0,3 | M1,7 | 1,8 | 4,5 | 0,3 | M2-5/64 | 2,2 | 5 | 0,3 | M2,5 | 2,7 | 6 | 0,5 | M2,6 | 2,8 | 7 | 0,5 | M3 | 3,2 | 7 | 0,5 | M3,5-1/8 | 3,7 | 8 | 0,5 | M4-5/32 | 4,3 | 9 | 0,8 | M5-3/16 | 5,3 | 10 | 1 | M6 | 6,4 | 12 | 1,6 | 1/4 | 6,7 | 12,6 | 1,6 | M7-9/32 | 7,4 | 14 | 1,6 | M8-5/16 | 8,4 | 16 | 1,6 | M10-3/8 | 10,5 | 20 | 2 | M11-7/16 (≠DIN) | 12 | 24 | 2,5 | M12-1/2 | 13 | 24 | 2,5 | M14-9/16 | 15 | 28 | 2,5 | M14,5 | 14,5 | 22 | 2,2 | M16-5/8 | 17 | 30 | 3 | M18-11/16 | 19 | 34 | 3 | M20-3/4 | 21 | 37 | 3 | M22-7/8 | 23 | 39 | 3 | M24 | 25 | 44 | 4 | M26 (≠DIN) | 27,3 | 49,5 | 3,8 | M27-1.IN. | 28 | 50 | 4 | M30-1.1/8 | 31 | 56 | 4 | M33-1.1/4 | 34 | 60 | 5 | M36-1.3/8 | 37 | 66 | 5 | M39-1.1/2 | 40 | 72 | 6 | M42-1.5/8 | 43 | 78 | 7 | M45-1.3/4 | 46 | 85 | 7 | M48 | 50 | 92 | 8 | M50 | 52 | 92 | 8 | M52-2.IN. | 54 | 98 | 8 | M56-2.1/4 | 58 | 105 | 9 | M58 (≠DIN) | 60 | 110 | 9 | M60 | 62 | 110 | 9 | M64-2.1/2 | 66 | 115 | 9 | M72 (≠DIN) | 74,3 | 123,7 | 9,75 |
|
