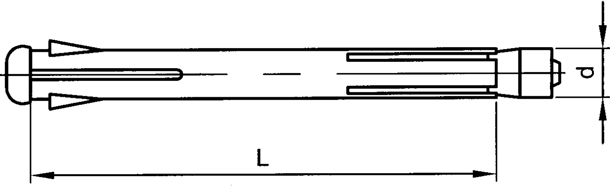

Type | F 8 M 72 | F 8 M 92 | F 8 M 112 | F 8 M 132 | F 10 M 72 | F 10 M 92 | F 10 M 112 | F 10 M 132 | F 10 M 152 | F 10 M 182 | F 10 M 202 | d | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | L | 72 | 92 | 112 | 132 | 72 | 92 | 112 | 132 | 152 | 182 | 202 | Drill ø | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | Drill depth (min.) | 90 | 110 | 130 | 150 | 90 | 110 | 130 | 150 | 170 | 200 | 220 | Grip range (max.) | 42 | 62 | 82 | 102 | 42 | 62 | 82 | 102 | 122 | 152 | 172 | Pull-out force in kN |
|
|
|
|
|
|
|
|
|
|
| Concrete ≥ B25 | - | - | - | - | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | Brick ≥ Mz12 | - | - | - | - | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | Sandlime brick ≥ KSV12 | - | - | - | - | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | Pumice grit ≥V2 | - | - | - | - | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | Hollow sandlime brick ≥ KSL6 | - | - | - | - | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 |
|
