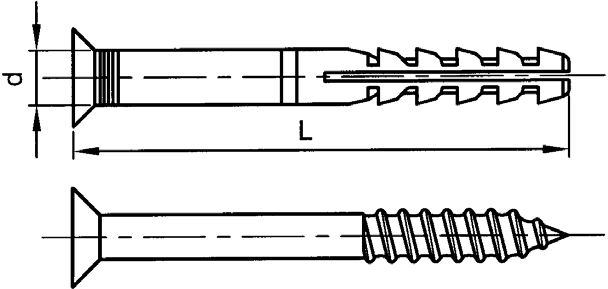

Type | N5x30 Z | N5x40 Z | N5x50 Z | N6x40 Z | N6x60 Z | N6x80 Z | N8x60 Z | N8x80 Z | N8x100 Z | N8x120 Z | N10x100 Z | N10x135 Z | N10x160 Z | d | 5 | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | L | 30 | 40 | 50 | 40 | 60 | 80 | 60 | 80 | 100 | 120 | 100 | 135 | 160 | Nail dimension | 3,5x38 | 3,5x48 | 3,5x58 | 4x48 | 4x64 | 4x88 | 5x65 | 5x85 | 5x105 | 5x120 | 7x110 | 7x145 | 7x170 | Drill ø | 5 | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | Drill depth (min.) | 45 | 55 | 65 | 55 | 75 | 95 | 75 | 95 | 115 | 135 | 115 | 150 | 175 | Grip range (max.) | 5 | 15 | 25 | 10 | 30 | 50 | 20 | 40 | 60 | 80 | 50 | 85 | 110 | Pull-out force in kN | | | | | | | | | | | | | | Concrete B25 | 1,1 | 1,1 | 1,1 | 1,4 | 1,4 | 1,4 | 1,9 | 1,9 | 1,9 | 1,9 | 3,4 | 3,4 | 3,4 | Brick Mz12 | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,7 | 1,7 | 1,7 | 1,7 | 3 | 3 | 3 | Pumice grit V4 | 0,2 | 0,2 | 0,2 | 0,8 | 0,8 | 0,8 | 0,9 | 0,9 | 0,9 | 0,9 | 1,1 | 1,1 | 1,1 | Sandlime brick KS12 | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,7 | 1,7 | 1,7 | 1,7 | 3 | 3 | 3 | Cellular concrete G2 | 0,2 | 0,2 | 0,2 | 0,25 | 0,25 | 0,25 | 0,5 | 0,5 | 0,5 | 0,5 | 0,7 | 0,7 | 0,7 | Cellular concrete G4 | 0,5 | 0,5 | 0,5 | 0,65 | 0,65 | 0,65 | 0,8 | 0,8 | 0,8 | 0,8 | 1,2 | 1,2 | 1,2 |
|
